Açı Sensörü Blitz Mess AS120 serisi
INS 120 Açı Sensörü, tek eksende 0–360° açısal konum ölçümü için geliştirilmiş endüstriyel sensördür. 0,05° çözünürlük ve ±0,15° doğruluk sunar. 4-20 mA, 0-10 VDC, 0-5 VDC analog çıkış seçeneklerini destekler. Ayrıca 2 × PNP Open Collector çıkışı sunabilir. IP64 alüminyum gövdesi; vinç, iş makinesi, güneş enerjisi, rüzgar santrali ve otomasyon uygulamalarını destekler.
Açı Sensörü

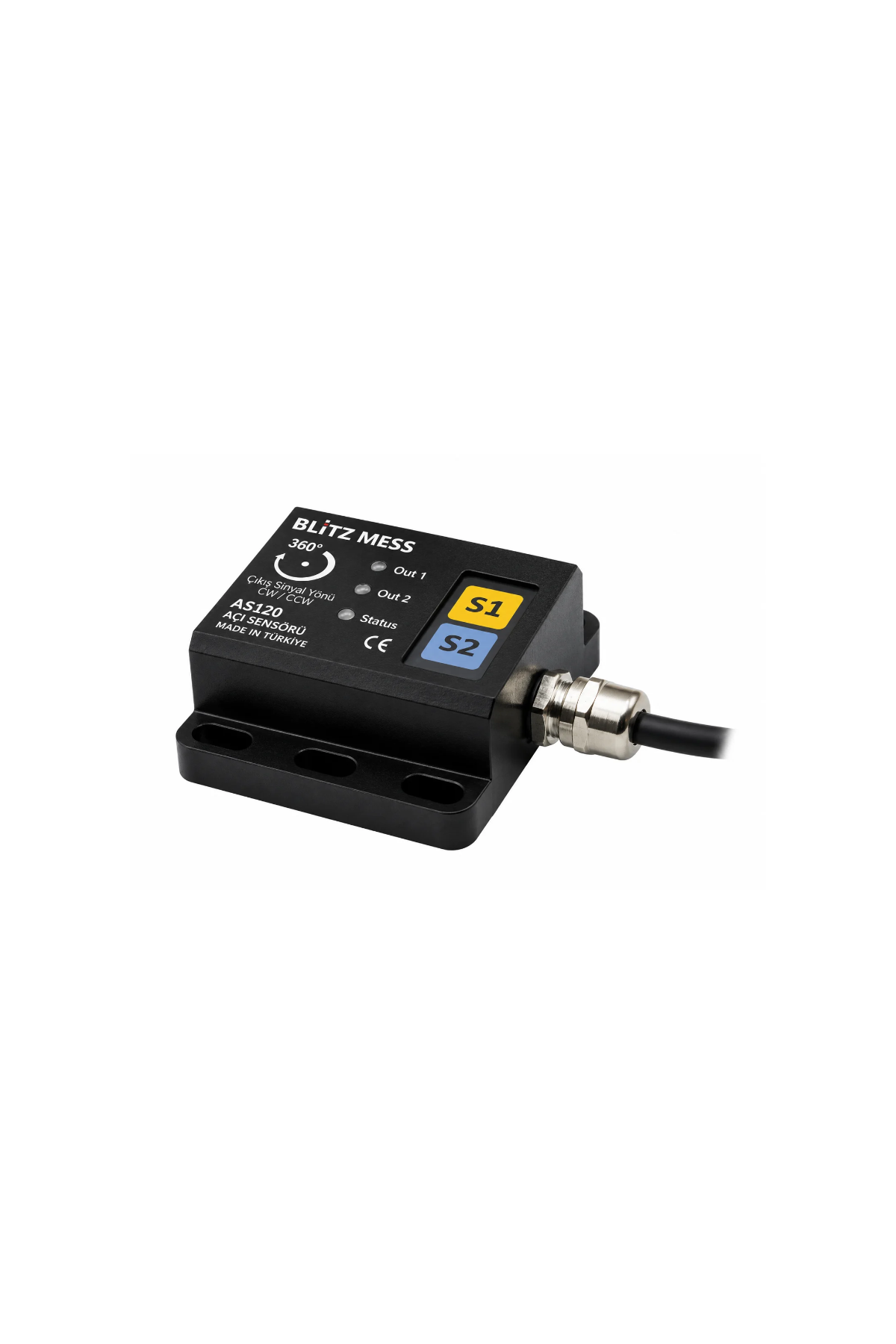

AS 120 açı sensörü, tek eksende hassas açısal konum ölçümü gerçekleştirir. Sensör 0–360° arasında açı bilgisini sürekli takip eder. Kullanıcı uygulamaya göre ölçüm sınırlarını belirleyebilir. Sensör açısal hareketi elektriksel çıkış sinyaline dönüştürür. Analog modeller 4-20 mA, 0-10 V veya 0-5 V çıkış sunar. Sensör ayrıca iki PNP Open Collector çıkışını destekler. Sistem 0,05° çözünürlükle hassas konum takibi sağlar. ±0,15° doğruluk endüstriyel uygulamalarda güvenilir ölçüm sunar. Kompakt alüminyum gövde zorlu saha uygulamalarını destekler.
Performans ve Teknik Parametreler
| Teknik Parametre | AS 120 Açı Sensörü |
|---|---|
| Sensör tipi | Açı sensörü |
| Ölçüm prensibi | Tek eksenli açısal konum ölçümü |
| Ölçüm ekseni | X |
| Ölçüm aralığı | 0–360° |
| Özel ölçüm aralığı | 360°’ye kadar seçilebilir |
| Çözünürlük | 0,05° |
| Doğruluk | ±0,15° |
| Analog çıkış | 4-20 mA, 0-10 VDC veya 0-5 VDC |
| Çift analog çıkış | Opsiyonel |
| Transistör çıkışı | 2 × PNP Open Collector |
| Anahtarlama fonksiyonu | NO |
| Çıkış gerilimi | Yaklaşık (V-1) Volt |
| Cevaplama süresi | 10 Hz |
| Akım tüketimi | <200 mA |
| 4-20 mA / Transistör beslemesi | 12–24 VDC |
| 0-10 V / 0-5 V beslemesi | 15–24 VDC |
| Koruma sınıfı | IP64 |
| Çalışma sıcaklığı | -30°C … +70°C |
| Bağıl nem | %10 … %90 |
| Gövde malzemesi | Alüminyum |
| Ağırlık | Yaklaşık 200 g |
| Elektriksel bağlantı | Ekranlı kablo veya M12 erkek soket |
| M12 seçenekleri | M12 5-pin / M12 8-pin |
| Çıkış sinyali yönü | CW veya CCW |
| Programlanabilir sınırlar | Var |
Endüstriyel Uygulama ve Saha Senaryoları
AS 120 açı sensörü birçok endüstriyel makinede hassas açı kontrolü sağlar. Vinç sistemleri bom açısını sürekli takip etmek için sensörü kullanabilir. Kaldırma makineleri hareketli mekanizmaların açısal konumunu sensörle izleyebilir. İnşaat makineleri hareketli ekipmanların konum bilgisini kontrol sistemine aktarabilir. Özel amaçlı araçlar mekanik parçaların dönüş açısını hassas şekilde ölçebilir. Güneş takip sistemleri panel konumunu açı bilgisiyle kontrol edebilir. Fotovoltaik sistemler panel hareketlerini otomasyon sistemleriyle birlikte yönetebilir. Rüzgar santralleri mekanik konumların açı takibinde sensörü kullanabilir. Tarım makineleri hareketli ekipmanların açısal pozisyonunu sürekli takip edebilir. Ormancılık makineleri çalışma ekipmanlarının hareketlerini elektriksel sinyale dönüştürebilir. Otomatik yönlendirmeli sistemler açısal konumu kontrol algoritmalarında kullanabilir. Analog çıkışlar PLC sistemlerine kolay entegrasyon sağlar. blitz mess es120
Öne Çıkan Mühendislik Avantajları ve Sağladığı Çözümler
AS 120 tek eksende 360°’ye kadar kesintisiz açı ölçümü sağlar. 0,05° çözünürlük küçük açısal değişimlerin hassas takibini destekler. ±0,15° doğruluk endüstriyel konumlandırma uygulamalarında güvenilir sonuçlar sağlar. Programlanabilir ölçüm sınırları farklı makine geometrilerine kolay uyum sunar. Kullanıcı analog ve transistör çıkışlarını uygulamaya göre yapılandırabilir. 4-20 mA çıkış uzun kablolu endüstriyel uygulamalara entegrasyonu kolaylaştırır. 0-10 V çıkış birçok PLC analog girişini doğrudan destekler. 0-5 V seçeneği farklı kontrol sistemlerine bağlantı esnekliği kazandırır. İki PNP Open Collector çıkışı bağımsız anahtarlama noktaları oluşturabilir. Çift analog çıkış seçeneği özel otomasyon projelerine ek esneklik sağlar. M12 bağlantı seçenekleri montaj ve servis işlemlerini kolaylaştırır. Alüminyum gövde sensöre kompakt ve dayanıklı bir yapı kazandırır. IP64 koruma sınıfı sensörün saha uygulamalarındaki dayanımını destekler. -30°C çalışma sıcaklığı zorlu ortam koşullarında kullanım alanını genişletir. blitz mess es120
Ürünle ilgili Detaylı bilgiye erişmek içinDATASHEET‘e tıklayabilirsiniz.
