LR CAL Burdon Tüplü Basınç Manometresi (DS 100+150)
LR CAL Kapsül Basınç Manometresi (DS 63, DS 100, DS 160)
LR CAL Burdon Tüplü Basınç Manometresi
LR CAL Tamamen Paslanmaz Çelik Burdon Tüplü Basınç Manometreleri (DS 125); yüksek basınçlı ve yoğun titreşimli proses hatları için Amerikan standartlarına göre üretilmiş üst düzey emniyet cihazlarıdır. “S3” güvenlik uygulamasına sahip sağlam plastik gövdesi, komple paslanmaz çelik iç mekanizması, kuru veya gliserin dolgulu alternatifleri ve ±1.0% FS yüksek doğruluk sınıfı ile özellikle petrokimya, enerji ve ağır sanayi tesislerinde maksimum operatör ve proses güvenliği sağlar.

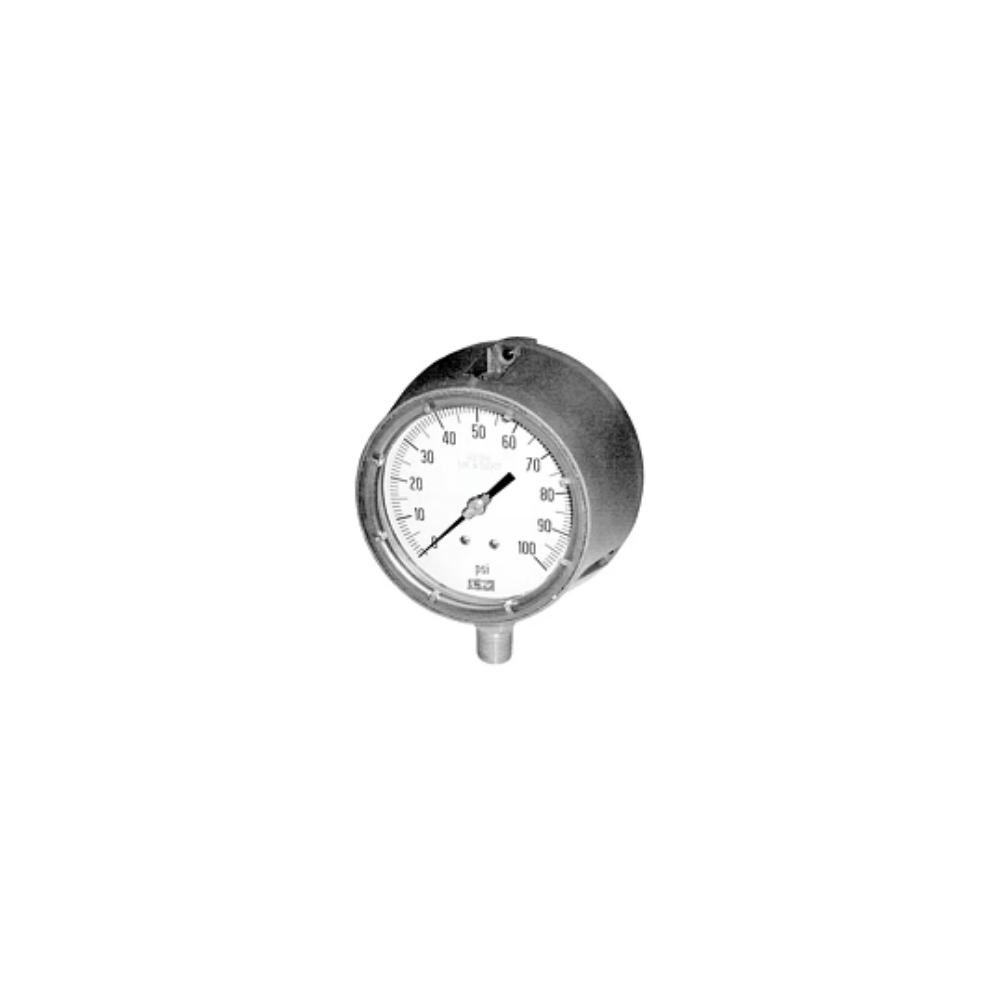

LR CAL Burdon Tüplü Basınç Manometresi (DS 125)
Amerikan standardına uygun LR CAL burdon tüplü basınç manometresi yüksek sistem basınçlarını tam güvenlikle ölçer. Tamamen paslanmaz çelikten üretilen burdon tüpü akışkanın basıncıyla doğrusal olarak açılma eğilimi gösterir. Bu mikron düzeyindeki esneme hareketi yüksek hassasiyetli paslanmaz mekanizmayı anında harekete geçirir. Sistem bu mekanik kuvveti ön kadrandaki gösterge ibresine kayıpsız olarak yansıtır. Kullanıcılar ±1.0% FS yüksek doğruluk sınıfı sayesinde hat değerlerini hatasız şekilde okur. S3 güvenlik tasarımı aşırı basınç patlamalarında enerjiyi arka kapaktan tahliye ederek operatörü korur. Gliserin dolgusu hat üzerindeki yoğun mekanik titreşimleri ve ani şok dalgalarını tamamen sönümler.
Performans ve Teknik Parametreler
| Teknik Özellik | Parametre Detayları |
|---|---|
| Üretici / Model | LR CAL Burdon Tüplü Seri |
| Gövde Çapı (DS) | 125 mm (Amerikan Standardı – Yaklaşık 4.5″ / Kadran 4″) |
| Ölçüm Prensibi | Tamamen Paslanmaz Çelik Burdon Tüpü (ASME/ANSI) |
| Güvenlik Sınıfı | “S3” Güvenlik Uygulaması (Solid Front / Baffle Wall) |
| Doğruluk Sınıfı (Accuracy) | ±1,0% FS (Tam Skala üzerinden yüksek hassasiyet) |
| Gövde Malzemesi | Endüstriyel Güçlendirilmiş Plastik (Fenolik / Termoplastik) |
| İç Aksam ve Boru | Komple AISI Paslanmaz Çelik |
| Dolgu Seçenekleri | Kuru tip veya Gliserin / Silikon yağı dolgulu versiyonlar |
Endüstriyel Uygulama ve Saha Senaryoları
Bu emniyetli LR CAL Burdon Tüplü Basınç Manometresi petrol rafinerilerindeki yüksek basınçlı ham petrol hatlarında güvenliği en üst düzeyde tutar. Kimya tesisleri agresif akışkanların transfer edildiği reaktör çıkışlarını bu cihazla sürekli denetler. Gaz dolum istasyonları yüksek kompresör basınçlarını ve ani şok dalgalarını bu mekanizmayla izler. Enerji santralleri yüksek sıcaklıklı buhar hatlarındaki basınç dalgalanmalarını bu korumalı sistemle takip eder. Maden sahaları hidrolik güç ünitelerindeki yoğun titreşimli hatlarda gliserin dolgulu versiyonu tercih eder. Açık deniz petrol platformları korozyona açık tuzlu ortamlarda bu sağlam plastik gövdeli ürünü kullanır. Kağıt ve selüloz fabrikaları pompalama hatlarındaki ani basınç darbelerini bu burdon tüpüyle sönümler. Mühendisler kritik hatlarda operatör güvenliğini sağlamak için bu S3 normlu göstergeyi sisteme entegre eder.
Öne Çıkan Mühendislik Avantajları ve Sağladığı Çözümler
“S3” güvenlik tasarımı kadran ile burdon tüpü arasına aşılmaz bir katı koruma duvarı örer. Herhangi bir boru patlamasında tehlikeli basınç ön camı fırlatmak yerine arka kapaktan dışarıya atılır. Bu mühendislik çözümü saha personeli için ölümcül yaralanma risklerini tamamen ortadan kaldırır. Tamamen paslanmaz çelikten imal edilen iç aksam agresif kimyasallara karşı maksimum direnç sunar. Plastik dış gövde ise endüstri sahalarındaki darbelere ve zorlu atmosferik etkenlere karşı mükemmel koruma sağlar. Gliserin sıvı dolgusu ibrenin yüksek titreşimli ortamlarda titremesini engeller ve aşınmaları sıfıra indirir. Bu sönümleme özelliği cihazın ömrünü uzatırken operatörün her zaman net okuma yapmasını sağlar. ±1.0% FS yüksek doğruluk oranı proses verimliliğini artırarak hatalı üretim risklerini kalıcı olarak çözer.
Ürünle ilgili Detaylı bilgiye erişmek için DATASHEET‘e tıklayabilirsiniz.
Ürünle ilgili Detaylı bilgiye erişmek için burdon tüplü‘e tıklayabilirsiniz.
