Crowcon IRmax Sabit Gaz Ölçüm dedektörü
Crowcon IRmax, açık deniz platformları ve petrokimya tesisleri gibi en agresif nemli, tuzlu ve ekstrem sıcaklıktaki çevre koşullarında hidrokarbon gazlarını izlemek için geliştirilmiş ultra kompakt sabit kızılötesi (IR) gaz transmitteridir. STAY-CLIR kaplamalı ısıtmasız benzersiz optik tasarımı sayesinde yalnızca 1W güç tüketen bu 316 paslanmaz çelik Exd korumalı cihaz; T90 < 4 saniye tepki süresi, 30 metreye kadar uzağa taşınabilen uzaktan ekran seçeneği, otomatik kirlilik takibi ve SIL 2 fonksiyonel güvenlik standardı ile tesis emniyetinizi en üst düzeye çıkarır.
Crowcon IRmax sabit gaz ölçüm dedektörü
Crowcon IRmax sabit gaz ölçüm dedektörü ortamdaki patlayıcı hidrokarbon gazları ile yanıcı buharları kesintisiz takip eder. Çünkü cihaz açık deniz platformlarında ve rafinerilerde sıfır optik arızasıyla çalışmayı hedefler. Bu yüzden bünyesinde STAY-CLIR kaplamalı yenilikçi kızılötesi (IR) sensör teknolojisini barındırır. Böylece gelişmiş optik başlık yoğuşma ve nemden etkilenmeden gaz moleküllerini hızla algılar. Zira patentli sistem optik yüzeyleri ısıtmak için ek bir enerji harcamaz. Sonuç olarak cihaz tehlike verilerini standart 4-20mA akım döngüsü üzerinden panellere iletir.
Performance ve Teknik Parametreler

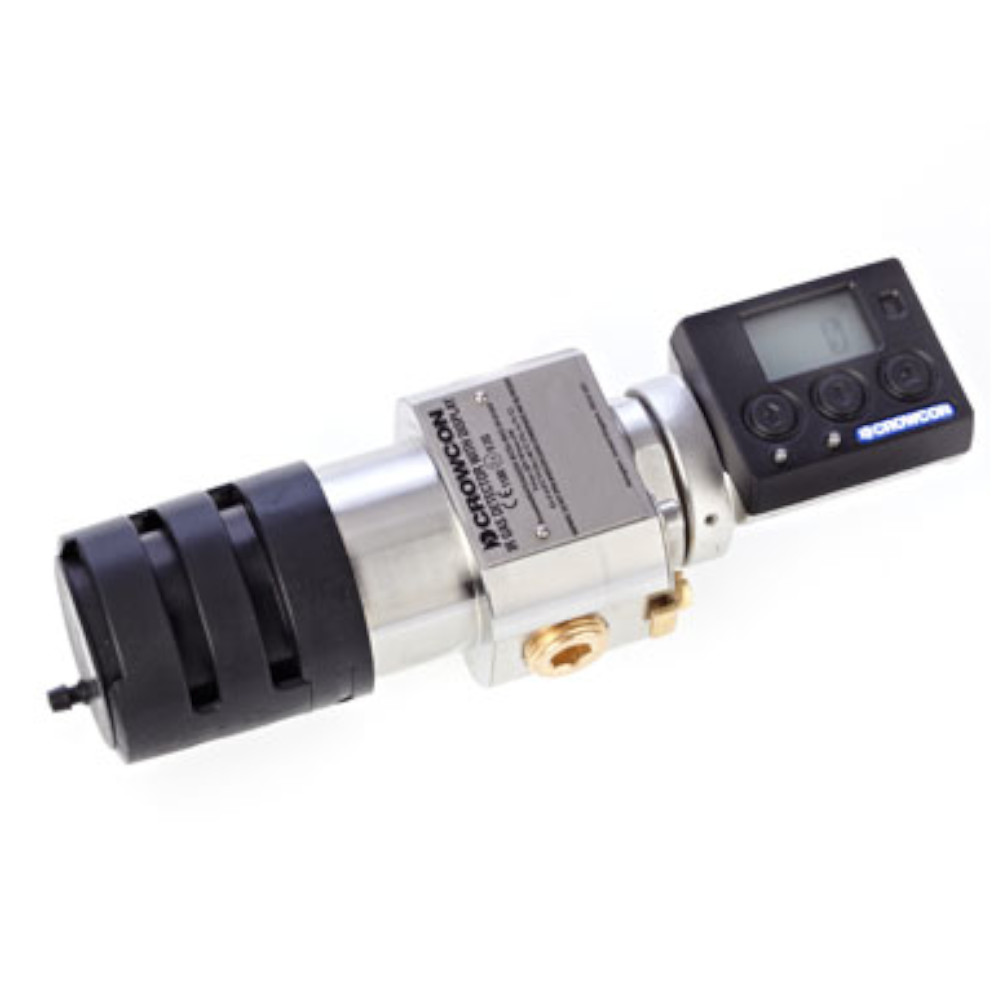

| Teknik Özellik | Standart IRmax Modeli | Sabit IR Ekranlı IRmax | IS Bariyer Modüllü IRmax | Uzaktan IR Ekran Ünitesi |
|---|---|---|---|---|
| Üretici Marka | Crowcon Protection Instruments | Crowcon Protection Instruments | Crowcon Protection Instruments | Crowcon Protection Instruments |
| Cihaz Boyutları | 158 x 75 x 57 mm | 230 x 75 x 57 mm | 261 x 75 x 57 mm | 60 x 54 x 48 mm |
| Cihaz Ağırlığı | 1,58 kg (3,5 libre) | 2,0 kg (4,4 libre) | 2,4 kg (5,3 libre) | 0,2 kg (0,4 libre) |
| Muhafaza Malzemesi | 316 Kalite Paslanmaz Çelik | 316 Kalite Paslanmaz Çelik | 316 Kalite Paslanmaz Çelik | 316 Kalite Paslanmaz Çelik |
| Giriş Koruma Sınıfı | IP66 Toz ve Su Sızdırmazlık | IP66 Toz ve Su Sızdırmazlık | IP66 Toz ve Su Sızdırmazlık | IP66 Toz ve Su Sızdırmazlık |
| Besleme & Güç | 12-30 Vdc, < 1W Düşük Tüketim | 12-30 Vdc, < 1W Düşük Tüketim | 12-30 Vdc, < 1W Düşük Tüketim | Ana ünite üzerinden beslenir |
| Rakor Bağlantısı | 1 x M20 veya 1/2” NPT girişi | 1 x M20 veya 1/2” NPT girişi | 1 x M20 veya 1/2” NPT girişi | Özel ekran bağlantı soketi |
| Elektriksel Çıkışlar | 4-20mA (Akım batması/kaynağı), Opsiyonel Modbus RS-485 ve HART 7 | 4-20mA (Akım batması/kaynağı), Opsiyonel Modbus RS-485 ve HART 7 | 4-20mA (Akım batması/kaynağı), Opsiyonel Modbus RS-485 ve HART 7 | Dijital yerel ekran veri hattı |
| Özel Durum Sinyalleri | 2mA Kirli Optik Uyarısı / 0mA Dedektör Arıza Bildirimi | 2mA Kirli Optik Uyarısı / 0mA Dedektör Arıza Bildirimi | 2mA Kirli Optik Uyarısı / 0mA Dedektör Arıza Bildirimi | Durum ve arıza kodları gösterimi |
| Çalışma Sıcaklığı | -40°C ile +75°C arası | -40°C ile +75°C arası | -40°C ile +75°C arası | -40°C ile +75°C arası |
| Çalışma Nemi & Basınç | %0 – %95 RH (Yoğunlaşmayan) / Atmosferik Basınç +/- %10 | %0 – %95 RH (Yoğunlaşmayan) / Atmosferik Basınç +/- %10 | %0 – %95 RH (Yoğunlaşmayan) / Atmosferik Basınç +/- %10 | %0 – %95 RH (Yoğunlaşmayan) / Atmosferik Basınç +/- %10 |
| Tepki Süresi (T90) | T90 < 4 saniye (Ultra Hızlı) | T90 < 4 saniye (Ultra Hızlı) | T90 < 4 saniye (Ultra Hızlı) | Anlık ekran güncellemesi |
| Tekrarlanabilirlik & Kayma | +/- %2 FSD / Yıllık maksimum +/- %2 FSD sıfır kayması | +/- %2 FSD / Yıllık maksimum +/- %2 FSD sıfır kayması | +/- %2 FSD / Yıllık maksimum +/- %2 FSD sıfır kayması | — |
| Fonksiyonel Güvenlik | IEC61508 ve EN50402 SIL 2 | IEC61508 ve EN50402 SIL 2 | IEC61508 ve EN50402 SIL 2 | — |
| Resmi Onaylar | Ex II 2 GD, Exd IIC T6/T4 Gb, Ex tb IIIC T135°C Db | Ex II 2 G, Exd ia IIC T4 Gb | Ex II 2 GD, Exd ia IIC T4 Gb, Ex tb IIIC T135°C Db | Ex onaylı ana üniteye bağımlı |
| EMC Standartları | Direktif 2014/30 AB: EN50270, FCC CFR47 Bölüm 15B, ICES-003 | Direktif 2014/30 AB: EN50270, FCC CFR47 Bölüm 15B, ICES-003 | Direktif 2014/30 AB: EN50270, FCC CFR47 Bölüm 15B, ICES-003 | Direktif 2014/30 AB: EN50270, FCC CFR47 Bölüm 15B, ICES-003 |
| Tehlikeli Alan Sınıfı | Zone 1 ve Zone 2 Alanları | Zone 1 ve Zone 2 Alanları | Zone 1 ve Zone 2 Alanları | Zone 1 ve Zone 2 Alanları |
Endüstriyel Uygulama ve Saha Senaryoları

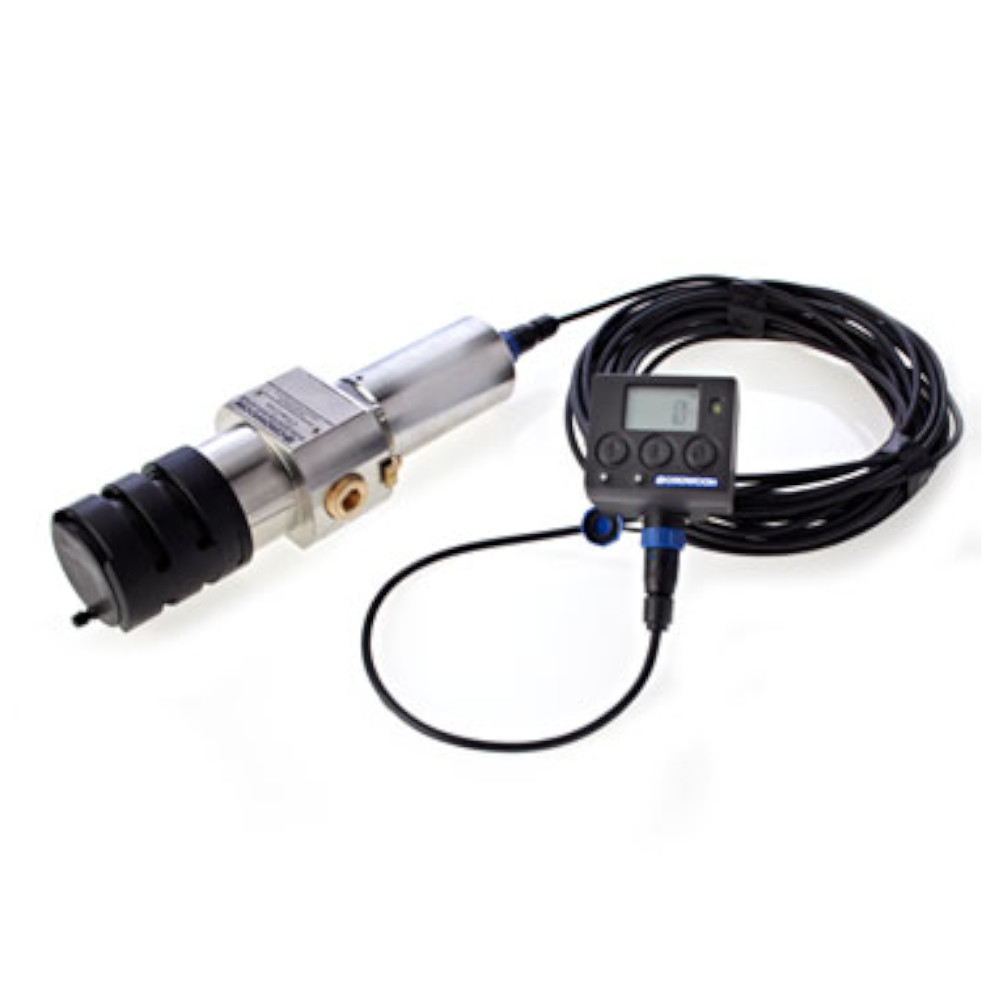

Bu paslanmaz çelik Crowcon IRmax Sabit Gaz Dedektörü açık deniz petrol platformlarında ve gemilerde kusursuz görev yapar. Çünkü dalgalı denizler, yoğun sis ve tuzlu su buharı optik yüzeylerde yoğuşma yaratır. Bu yüzden Crowcon IRmax STAY-CLIR kaplamalı yapısıyla yanlış alarmları tamamen ortadan kaldırır. Zira kritik gaz kaçaklarında saniyelerin bile büyük önemi bulunur. Böylece cihaz T90 < 4 saniye altındaki tepki hızıyla sızıntıyı panellere bildirir. Uzaktan ekran seçeneği sayesinde dedektör ulaşılması zor noktalara kolayca monte edilir. Böylelikle bakım ekipleri dedektörün yanına gitmeden test gazı uygulamasını 30 metreden tamamlar.
Öne Çıkan Mühendislik Avantajları ve Sağladığı Çözümler
Mühendisler bu gelişmiş Crowcon IRmax Sabit Gaz Dedektörü enerji tasarrufu ve yıllık test aralıkları nedeniyle özellikle seçer. Çünkü geleneksel IR dedektörler optik yüzeyi ısıtmak için yüksek miktarda elektrik tüketir. Bu yüzden IRmax sadece 1W güç harcayarak büyük pil yedekleme maliyetlerini önler. Zira otomatik optik karartma izleme sistemi rutin bakım ihtiyacını en aza indirir. Böylece işletmelerde periyodik bakım masrafları ve plansız saha operasyonları ciddi oranda azalır. Cihaz optik kirlendiğinde 2mA uyarısı vererek arıza oluşmadan ekipleri doğrudan yönlendirir. Sonuç olarak 316 paslanmaz çelik gövde korozyona karşı tam koruma sunar.
Ürünle ilgili Detaylı bilgiye erişmek için DATASHEET‘e tıklayabilirsiniz.
